Medidores de puesta a tierra en instalaciones de alta tensión

Al momento de diseñar instalaciones de media, alta o extra alta tensión un cuidado especial debe ser dedicado a la protección de las personas que trabajan y transitas por dichas instalaciones. Es por esto que el diseño del sistema de puesta a tierra cobra un especial interés dada la complejidad que representa. Tan importante como el diseño es la verificación de los resultados teóricos de diseño luego de ejecutada.

Los diseños de sistemas de puesta a tierra se realizan tomando como base la normativa internacional , recomendaciones o reglamentaciones locales. Las normas IEEE 80 (Guide for Safety in AC Substation Grounding) nos dan un criterio de diseño. IEC en su normativa nos da una guía de diseño en EN 50522 pero en particular IEC 60479 (Effects of current on human beings and livestock) nos explican los efectos que se producen al circular corriente por el cuerpo, en su parte 5 habla de tensión de contacto. Cualquiera sea el método de diseño que se emplea el resultado debe ser verificado una vez implementado realizando mediciones y para ello las normas o recomendaciones IEEE 81, EN 50522, IEC 60479 nos detallan cómo hacer la medición

Además otros factores requieren especial atención tal como el comportamiento de la puesta a tierra en estudio con referencia a otras puestas a tierra interconectadas, como sucede con subestaciones que están interconectadas mediante el hilo de guardia con torres portantes de energía que acometen y que a su vez están aterradas en cada lugar.

Los antiguos métodos para medición en subestaciones requerían altas corrientes para lo cual se debía mover un generador a sitio, despejar el área de trabajo y realizar mediciones lo cual implicaba un riesgo adicional. Además representa un desafío la medición para que no se vea afectada por ruidos o perturbaciones. La norma muestra algunos métodos que se intentaron utilizar para evitar esto. La normativa actual admite la utilización de instrumentos inteligentes para la medición de este efecto sin necesidad de grandes corrientes ni condiciones de riesgo. Nuestros instrumentos permiten la medición asegurando las picas utilizadas no tendrán más de 55 voltios utilizando un voltímetro altamente sensible con filtración para lograr medición en las condiciones más exigentes

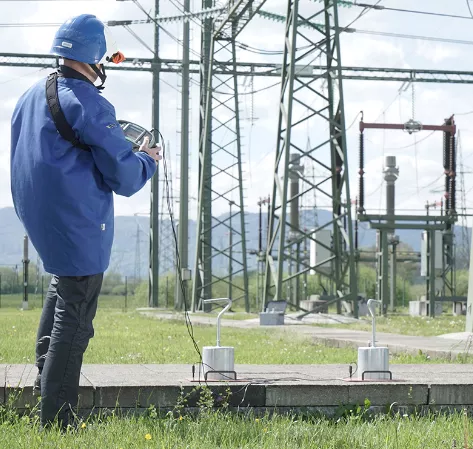

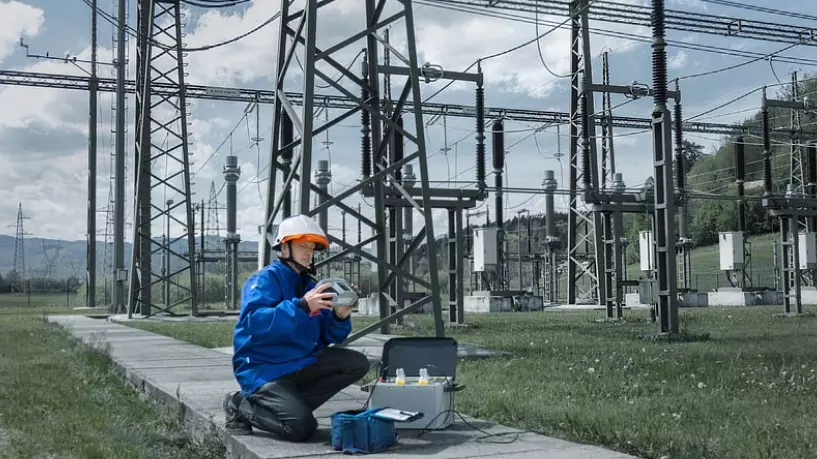

El MI3295 es un equipo probado por años de experiencias en diferentes plicaciones. Incluye la posibilidad de medir resistencia específica (o resistividad) del suelo, resistencia de la malla de tierra pero tmbién las tensiones de paso y contacto. Mediante la generación de señal a 55 Hz se inyecta señal que simula la falla, utilizando el método de caída de potencial con una pica o jabalina de referencia remota, el usuario puede movilizarse en forma segura dentro del área siendo analizada para, mediante un instrumento portátil, realizar mediciones.

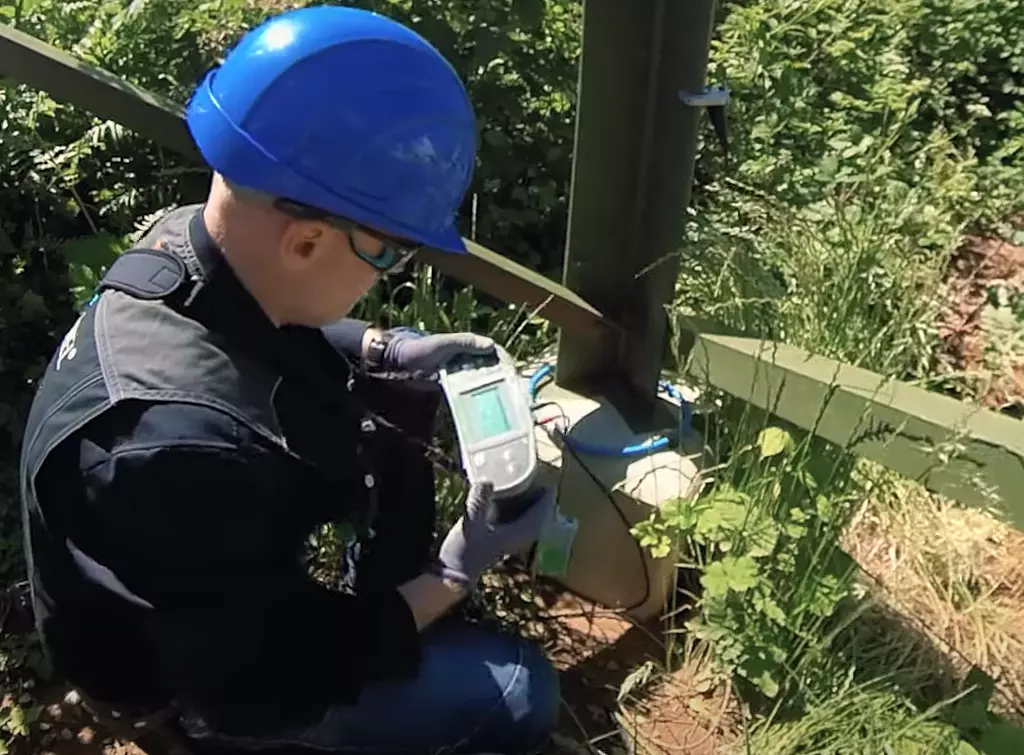

El MI3290 por su parte viene en cuatro versiones tal que permita escalar el instrumento según necesidad de medición. Permite la medición de puesta a tierra específica (resistividad) por métodos Wenner y Schlumberger de 4 puntos, puesta a tierra mediante 2, 3 o 4 jabalinas, puesta a tierra selectia mediante una pinza, puesta a tierra mediante dos pinzas sin desconexión. Adiciona método de alta frecuencia hasta 25 kHz según IEEE 81 pudiendo seleccionar frecuencia fija o barrido de frecuencia. Esto es especialmente útil para analizar comportamiento en transitorios o para independizarse de tierras remotas (ejemplo clásico es subestación vinculada mediante hilo de guarda a puestas a tierra remotas de cada torre). Según modelo elegido de instrumento se puede contar con la posibilidad de medición de puesta a tierra de torres de energía con uno a cuatro apoyos (varía cantidad de pinzas flexibles pudiendo incluso realizar medciones interconectando pinzas flexibles logrando hasta 10 metros de extensión para medición en otras formas de apoyos). Mediante este sistema se calcula el factor de partición de corriente y da el estado de puesta a tierra de cada apoyo por separado. Adicionalmente puede permitir medición de corrientes o actuar como un pequeño micro ohmimetro para verificación primaria de estado. Incorpora, según modelo de instrumento, la forma 10/350 µA para prueba de transitorios del tipo impulso atmosférico para verificación de puestas a tierra de pararrayos o comportamiento de los sitemas de puestas a tierra ante tal evento (vinculación de puestas a tierra si existen sistemas separados, etc).  Tambien la medición de tensiones de paso y contacto para verificar la seguridad del sistema.

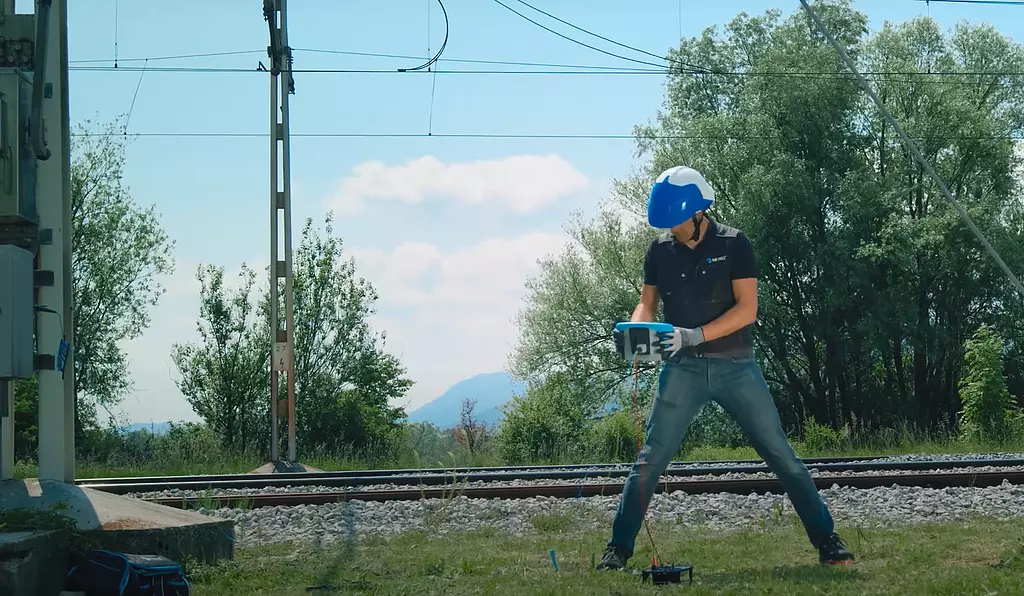

Para aquellos que necesiten además de medir puestas a tierras verificar la continuidad de los conductores de protección ya sea de sistemas eléctricos, antenas de comunicación u otras, existe el  MI3288. Este modelo puede medir además de resistencia a tierra específica por métodos Wenner y Schlumberger, resistencia de puesta a tierra de 4 polos, puesta a tierra selectiva con una pinza o mediante dos pinzas, potencial de tierra, tensión de paso y contacto, resistencia de aislación hasta 2500 voltios (incluyendo DAR y PI) y continuidad de conductores de tierra. Permite incluso medir corriente TRMS, útil cuando se está en campo o incluso verificar la tension de ruptura o actuación en equipos de protección de sobretensiones (varistores por ejemplo) hasta 2.5 kV. Además de micro ohmímetro para indicaciones primarias de estado de conexión (inyección limitada de corriente no siendo un equpo específico de alta corriente que existen en la oferta)

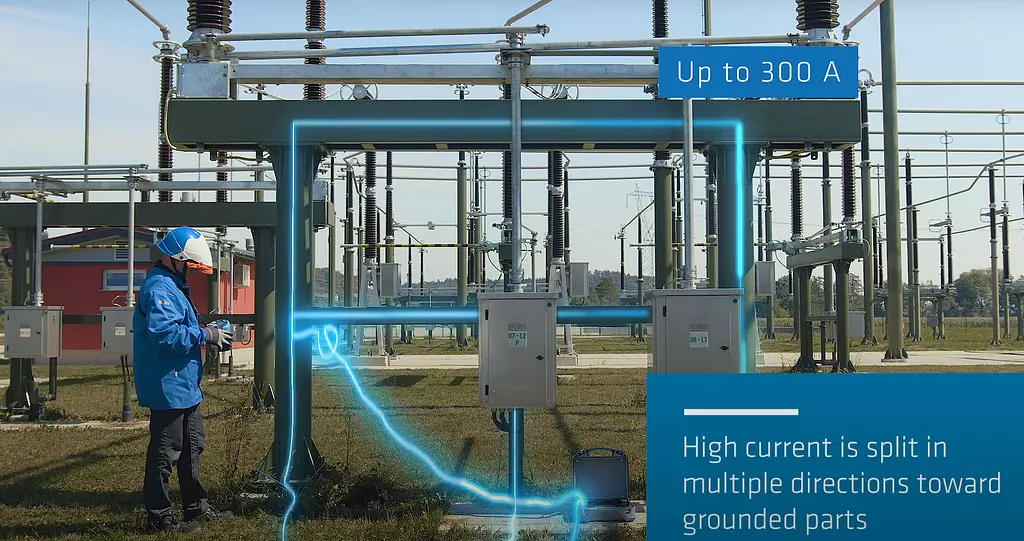

Si lo que se quiere es medir la integridad del sistema de puesta a tierra (IEEE 81 Integrity of Grounding Systems según 10.2, 10.3) el MI3144 permite realizar pruebas con hasta 300 Amperios para verificar el estado de la misma midiendo corriente utilizando la pinza flexible (Rogowski) conectada al mismo y utilizando aplicativo Android (bluetooth) se puede realizar medición (o utilizando otro instrumento para comando)
