Monitores y analizadores continuos o por muestreo de gases disueltos en aceite dieléctrico DGA

Analizadores por muestreo

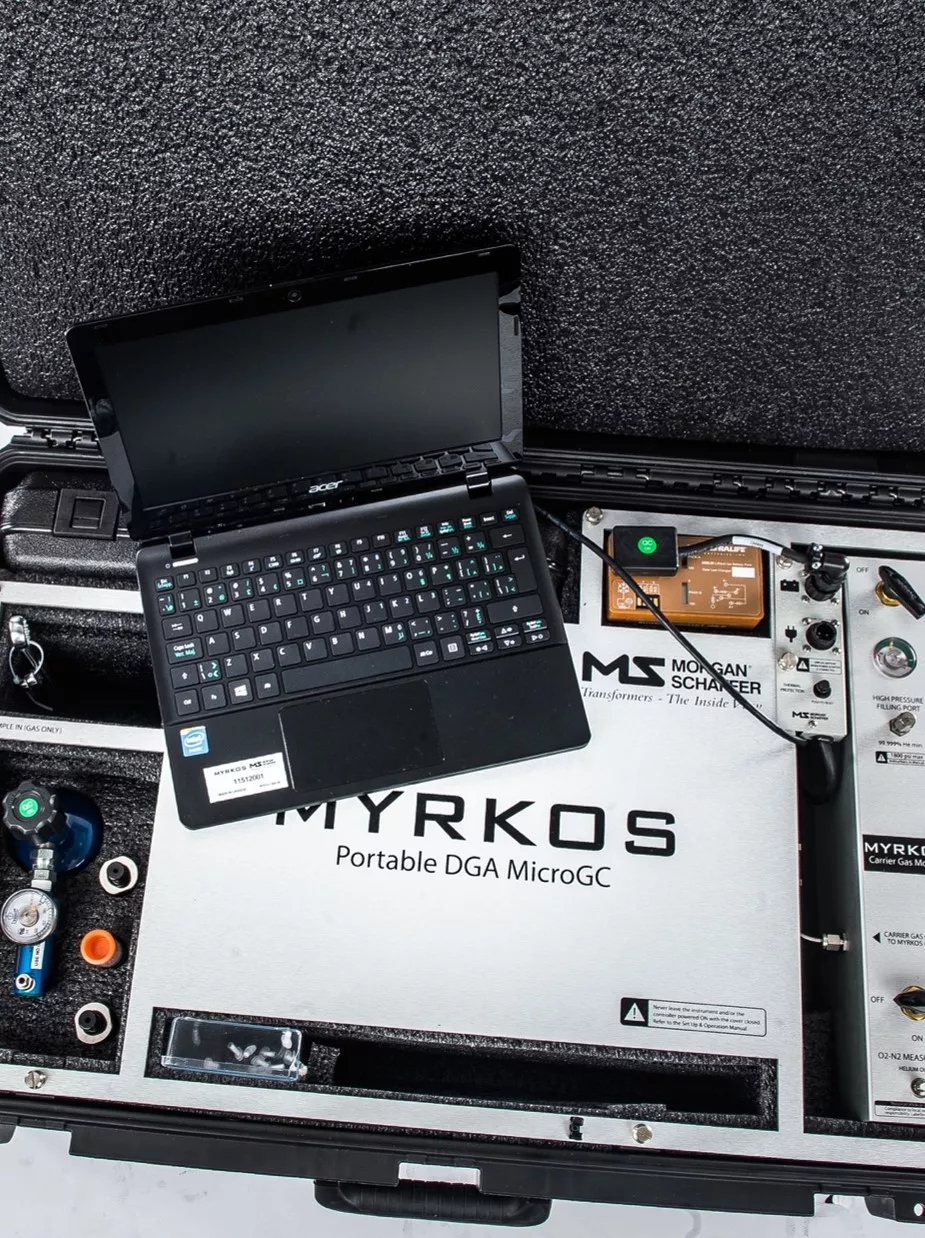

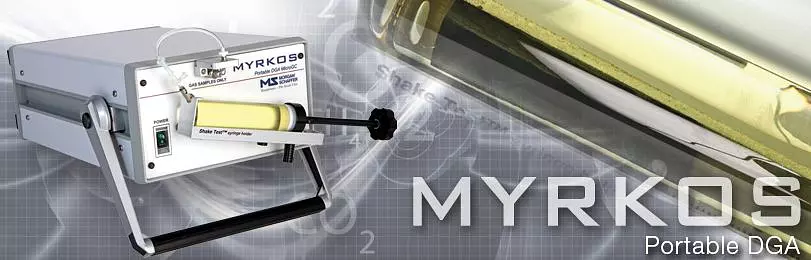

El Analizador de gases disueltos en aceite dieléctrico AGD (DGA en inglés) para muestras  (uso en campo o laboratorio según modelo y opcionales) Myrkos es un potente cromatógrafo ofrece repetitividad igual o mejor a aquella exigida por ASTM D 3612 o IEC 60567 analizando 9 gases disueltos en forma separada (los 7 gases de falla más oxigeno y Nitrógeno) en menos de 100 segundos. Myrkos en un analizador de gases portátil (DGA) que analiza los gases que ocurren en un transformador cuando un problema se desarrolla. A diferencia de otros productos similares, Myrkos es tan confiable como un instrumento de laboratorio y brinda repetitividad real y resultados confiables. Con su sistema Shake Test™ ofrece resultados en menos de 2 minutos. El software PPMreport™ incluído permite el manejo de datos de forma amigable y realizar reportes en pocos minutos. Permite la medición de los siguientes gases con la precisión de laboratorio Hidrógeno (H2), Oxígeno (O2), Nitrógeno (N), Metano (CH4), Etano (C2H6), Etileno (C2H4), Acetileno (C2H2), Monóxido de carbono (CO), Dióxido de carbono (CO2)

Analizadores continuos u online

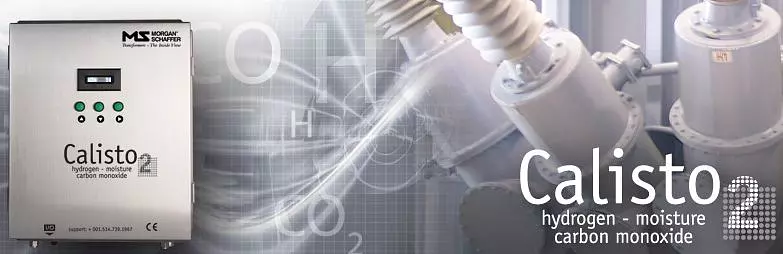

Mientras que el calisto 1 mide de forma continua hidrógeno (gas clave para anticiparse a fallas) y humedad, el Calisto2 permite el monitoreo continuo en línea de Hidrógeno disuelto, Monóxido de Carbono (envejecimiento de papel) y humedad, lo que permite combinar la detección prematura de falla y monitoreo de degradación de celulosa en un mismo producto. Es un sistema de medición altamente estable por analizar cada gas por separado, lo que elimina actuaciones intempestivas. Cuenta con comunicación DNP3.0 y Modbus integrada (opcionalmente IEC 61850). Su sistema de medición, patentado, asegura por un lado una medida representativa mediante la circulación del mismo y permite el uso de máquinas de tratamiento de aceite sin dañar el equipo. Adicionalmente los Calisto son intercambiables, lo que permite en un parque de varias máquinas usar Calisto 2 en estándar y cambiarlo por un Calisto 5 o 9 ante incremento de gas clave.

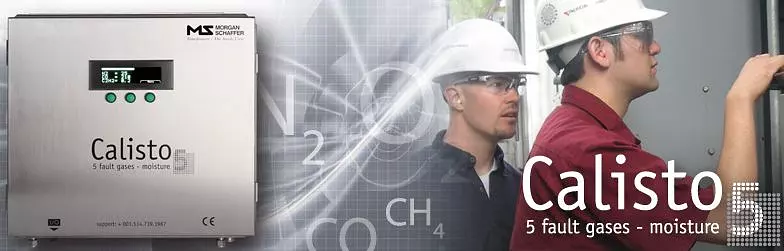

Calisto 5 permite monitorear cinco gases de forma continua y de cada gas por separado para anticipar la falla en sus activos y evitar costo de energía no servida. Con Calisto se ha trasladado a equipos de campo la tecnología de laboratorio logrando alta precisión y confiabilidad en equipos de bajo costo. Permite la realización del triángulo de DUVAL mediante la medición de forma continua de los gases de falla Metano, Etileno y Acetileno, agregando Hidrógeno y Monóxido de Carbono (ya presentes en Calisto 2) así como humedad. El Calisto tolera aplicación de vacío dada su tecnología de separación de gases, tiene una potente bomba de recirculación de aceite, un novedoso sistema de adaptación de temperatura de muestra y temperatura interna en el equipo así como un sistema de autocalibración que no depende de expertos o laboratoristas. Su comunicación DNP nativa e IEC 61850 (opcional), su sencillez de instalación permiten integrarlo fácilmente a cualquier sistema existente sea local o a la red de telecontrol / telemedida / SCADA

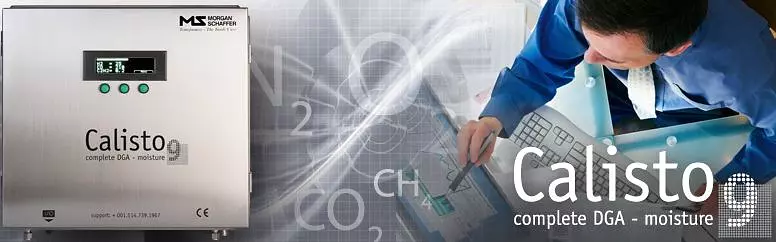

Calisto 9 es el tope de gama que permite realizar un análisis de gases disueltos completo midiendo los gases de falla y los atmosféricos de forma continua y cada gas por separado, para anticipar la falla en sus activos y costo de energía no servida. Se ha trasladado a equipos de campo la tecnología de laboratorio logrando alta precisión y confiabilidad en equipos de bajo costo. Permite la medición de forma continua de Metano, Etileno, Acetileno (por tanto se puede usar el triángulo de Duval), Etano, Dióxido de carbono, agregando Nitrógeno, Hidrógeno y Monóxido de Carbono (los últimos dos ya presentes en Calisto 2) así como humedad. Opcionalmente se puede medir Hexafluoruro de azufre. El Calisto tolera aplicación de vacío dada su tecnología de separación de gases, tiene una potente bomba de recirculación de aceite, un novedoso sistema de adaptación de temperatura de muestra y temperatura interna en el equipo así como un sisteama de autocalibración que no depende de expertos o laboratoristas. Su comunicación DNP nativa e IEC 61850 (opcional), su sencillez de instalación permiten integrarlo fácilmente a cualquier sistema existente sea local o a la red de telecontrol / telemedida / SCADA

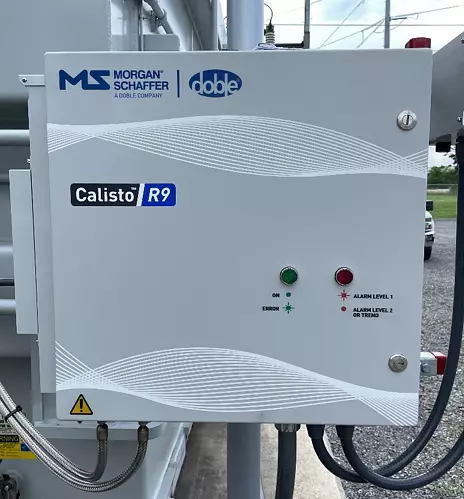

Calisto R9, lanzado a fines de 2022, incorpora un método patentado llamado espectroscopia fotoacústica infrarroja diferencial (DIPAS)  y además utilizando la conductividad térmica propia del hidrógeno permiten al monitor leer con exactitud incluso pequeñas concentraciones de gases disueltos. Adiciona Oxígeno mediante sensor específico, Nitrógeno y humedad. Manteiene además lo mejor de la tecnología Calisto. Su probado sistema de extracción de gases, de circulación de aceite mediante bomba inmune a suciedad que no requiere filtracion, su tempertur regulada entre otras.
