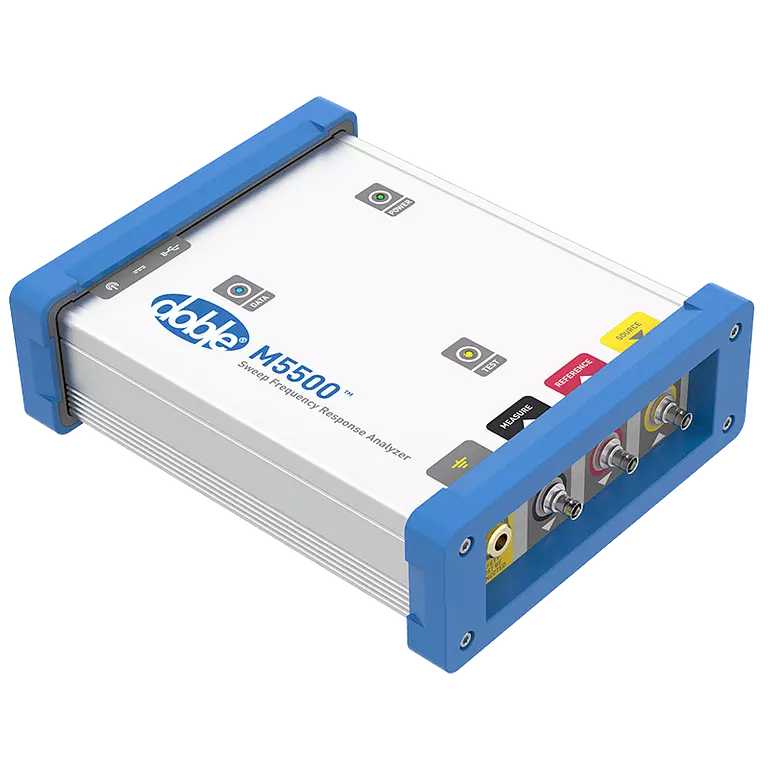

Analizador de respuestas al barrido de frecuencia (SFRA)

El analizador de respuesta al barrido de frencuencias es la herramienta utilizada para detectar problemas en transformadores, reactores y otros equipos con bobinados, ya sea durante el traslado, instalación, funcionamiento o luego de un estrés tal como una falla eléctrica (cortocircuito). El análisis permite detectar movimientos del núcleo, movimiento o desplazamiento de bobinado, deformación de bobinado, movimiento radial o circunferencial, cortocircuitos entre espiras o circuitos abiertos,  conexiones internas de alta resistencia, conexiones a tierra defectuosas, estructuras de fijación sueltas o rotas, entre otros. Es la herramienta ideal para ejecutar durante la recepción de activo para verificar luego posibles daños debido al traslado o instalación y evaluar la salud del activo a posteriori durante su vida útil o ante un evento de cortocircuito para evaluar su estado y decidir si puede ser puesto en servicio nuevamente.

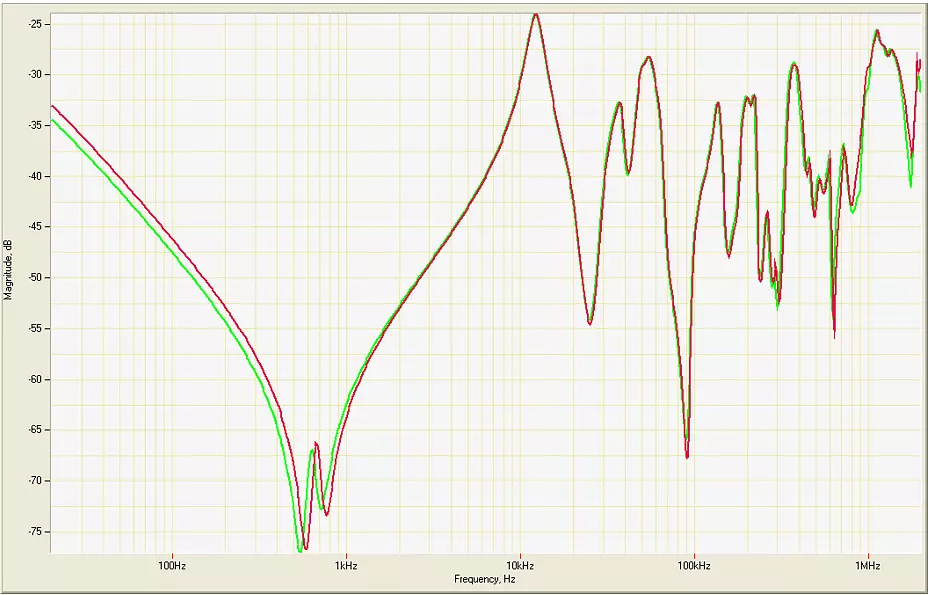

Mediante la inyección de una señal y medición de su salida, se calcula su respuesta en un barrido de frecuencias. Siendo que el activo puede ser representado como un conjunto de resistencias, inductancias y capacitores (la característica es propia de cada equipo según su forma constructiva y por tanto la respuesta a una señal en alterna será propia de cada activo), mediante el barrido en frecuencia desde bajas a altas frecuencas permitirá conocer la firma del activo y luego, por comparación, poder diferenciar problemas internos.

La rápida ejecución de la prueba, ru rango dinámico amplio, su frecuencia amplia hacen que nuestra solución sea su mejor opción al momento de elegir su instrumento. El software de análisis, amigable y de uso sencillo, permite manipular de forma rápida los datos obtenidos realizando comparaciones y permitiendo informes profesionales para obtener una evaluación conforme a estándares internacionales IEC 60076, recomendaciones CIGRE y IEEE
