Trasformadores de corriente ópticos electrónicos (EFOCT) y transformadores de tensión electrónicos (EVT) hasta 750 kV

Los transformadores de corriente ópticos electrónicos (en inglés EFOCT) y los transformadores electrónicos de tensión (en inglés EVT) son la solución ideal ya sea para apicaciones de medición, protección y/o calidad de energía eléctrica en instalaciones existentes (como reemplazo de transformedores convencionales o incorporar medición en sitios donde no pueden instalarse equipos convencionales por las distancias o topología física) o nuevas de hasta 750 kV.

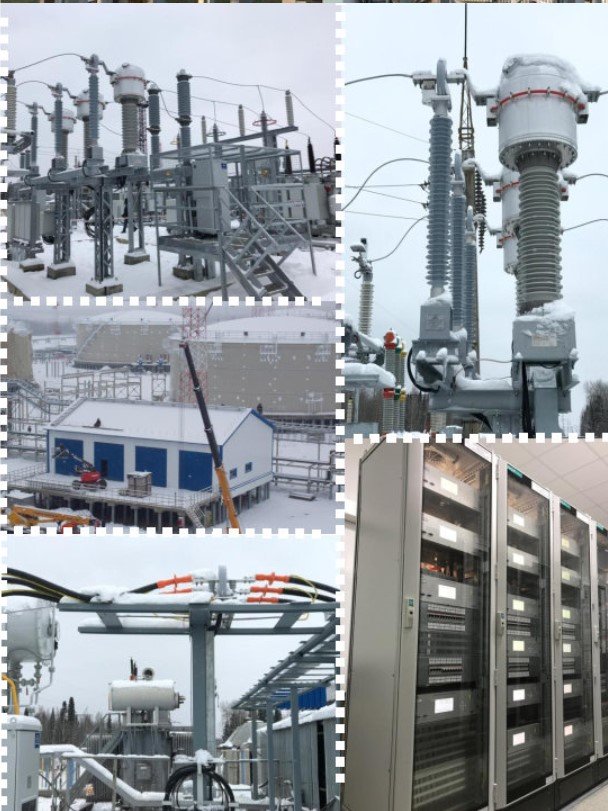

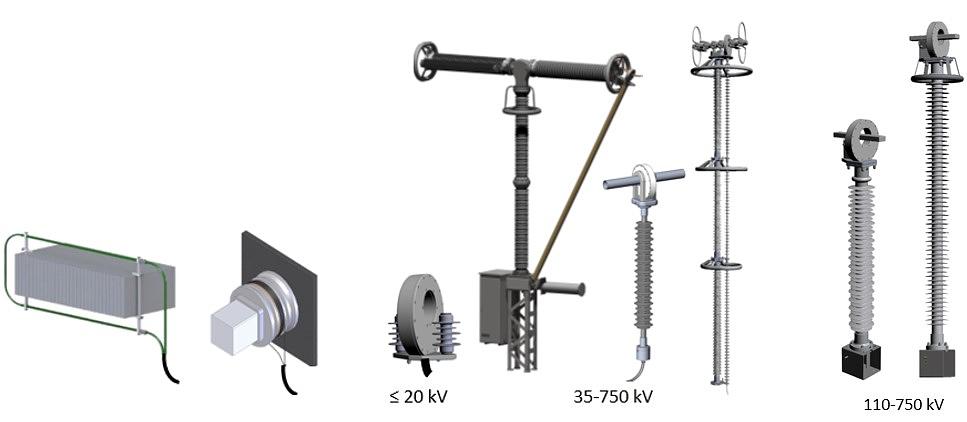

 Los transformadores de corriente ópticos cuentan con elementos sensores hechos de fibra óptica SPUN termoestable que al ser sometidos a corriente, por efecto Faraday, ven las condiciones usuales modificadas. Mediante el uso de interferómetro reflectante lineal y electrónica se calcula la corriente pasante. Hay una gran cantidad de ventajas en la utilización de esta tecnología. Desde el punto de vista de la instalación física de estos equipos, la variedad de alternativas y facilidad lo hacen el equipo ideal. Incluso cuando se quiere adicionar una medición de corriente en un punto donde no había previsión de pedestal o columna, se puede instalar en interruptor u otro equipo existente de forma segura, rápida y sencilla.




Otra de las ventajas es que un único par sensor permite sea utilizado ya sea para medición, para protección, para calidad de energía eléctrica (IEC 60044 o IEC 61869 por ejemplo) o cualquier combinación de estos gracias a su rango dinámico extendido. Si el cliente lo desea se puede adicionar además redundancia (segundo conjunto de sensores, electrónica rendundante, etc).

 Además, a diferencia de los transformadores de corriente convencionales, no saturan y son ideales para medición de transitorios. Estos equipos no requieren las merging units necesarias cuando se quiere tener subestación digital. Es conocido que la saturación del transformador convencional se amplifica por el error propio de la merging unit. Los EFOCT permiten implementar IEC 61850-9-2 de forma sencilla (o 2LE) y directa sin necesidad de unidades externas.  Por último la medición se sigue haciendo independiente por cada fase sin interferencias de unas sobre otras.

 La unidad electrónica que es parte de la solución es de construcción modular. Permite la flexibilidad de agregar o quitar módulos para cubrir cualquiera sea la necesidad del cliente o sea el requerimiento de la instalación. Cuenta con módulos de comunicación IEC 61850 con redundancia (múltiples buses de proceso y 61850-9-2 de forma independiente), módulos de sincronización de tiempo (ptp, pps), entre otras varias cualidades y facilidades.  Se ha probado interoperabilidad con los principales fabricantes del mundo de dispositivos digitales lo que garantiza su integración posterior.

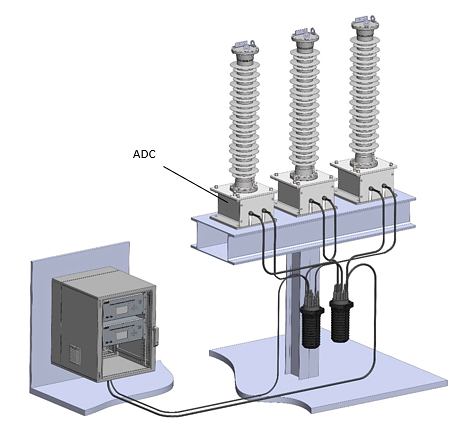

 Por su parte los transformadores de tensión electrónicos (EVT) están formados por divisores capacitivos (sin componente inductiva) montadas en un aislador. Un conversor análogo digital electrónico es parte de la solución. Mediante fibra óptica se conectan a una unidad de procesamiento que puede estar alojada en campo o en sala de control. Mantienen la modularidad de la electrónica y facilidad de integración

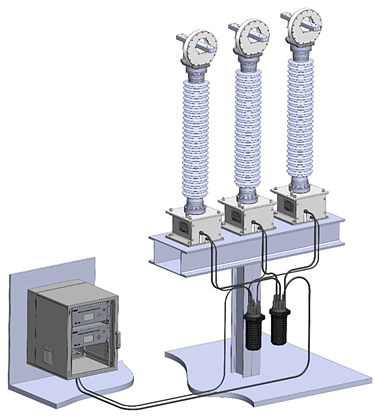

Como parte de las alternativa posibles se puede proveer solución combinada con EFOCT y EVT en un mismo montaje.
