Contamos con sistemas especializados para realizar ensayos de inyección primaria de corriente en instalaciones de generación, transmisión, distribución de energía eléctrica e industrias. A diferencia de los equipos de inyección secundaria, que aplican señales directamente a las entradas de los relés, los sistemas de inyección primaria permiten comprobar el comportamiento de una cadena de protección completa, desde el transformador de corriente hasta el relé y los circuitos de disparo del interruptor.
Según el modelo y la configuración, estos instrumentos permiten realizar:
Verificación de relación y polaridad de transformadores de corriente (TC).
Ensayos funcionales de circuitos de protección mediante inyección primaria.
Comprobación de tiempos de actuación de relés e interruptores.
Verificación de interruptores de baja tensión y sus unidades de disparo.
Ensayos de transformadores de corriente instalados, incluyendo sus conexiones secundarias.
Pruebas de barras, conexiones y equipos eléctricos que requieren corrientes elevadas.
Registro y documentación de resultados para mantenimiento y puesta en servicio.
La gama se caracteriza por ofrecer equipos multifunción, sistemas modulares de alta corriente y plataformas de inyección primaria de elevada potencia, con diferentes alternativas de portabilidad, automatización y operación en campo.
Es importante distinguir entre los equipos que generan corrientes elevadas para pruebas funcionales y los microohmímetros que también utilizan corrientes de ensayo elevadas, pero cuya finalidad principal es medir resistencia eléctrica. Estos refieren a los primeros.
1. Sistemas electrónicos de inyección primaria de alta corriente
Familia eKAM: automatización, elevada corriente y flexibilidad de ensayo
eKAM
eKAM – Sistema automático de inyección primaria
El eKAM es una plataforma electrónica diseñada específicamente para ensayos de inyección primaria de alta corriente, con operación automática y control preciso de las condiciones de prueba. Su arquitectura comprende una unidad de control y una unidad generadora de corriente, facilitando el transporte y la instalación del sistema en campo. Entre sus características principales se destacan:
Configuraciones de 2.000 A, 3.000 A y 5.000 A.
Frecuencia de salida variable entre 15 y 500 Hz.
Verificación de relación y polaridad de transformadores de corriente.
Medición de carga secundaria de TC.
Medición de tiempos de operación de interruptores.
Operación mediante pantalla gráfica integrada.
Comunicación USB y Ethernet.
Funciones adicionales para ensayos de puesta a tierra e impedancia de línea, mediante accesorios específicos.
El eKAM combina corrientes elevadas, regulación electrónica, frecuencia variable y automatización en una plataforma diseñada específicamente para inyección primaria. Aplicaciones: inyección primaria de alta corriente, verificación integral de TC, puesta en servicio de subestaciones y ensayos de protección.

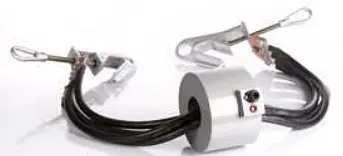

BUX – Módulos de alta corriente
BUX
Los módulos BUX 2000, BUX 3000 y BUX 5000 permiten generar corrientes de 2.000, 3.000 y 5.000 A, respectivamente, mediante un transformador que proporciona una salida de baja tensión y alta corriente. Incorporan un transformador de corriente para medir la corriente suministrada y transmitir la información al sistema de control. Su configuración permite ubicar el módulo de potencia cerca del punto de ensayo, reduciendo las pérdidas asociadas a cables de alta corriente excesivamente largos.
Aplicaciones: transformadores de corriente, pruebas de alta corriente y ensayos de inyección primaria.
2. Equipos multifunción de inyección primaria
Familia STS: ensayos de alta corriente y diagnóstico integral de subestaciones
La familia STS ofrece una alternativa para empresas que requieren combinar ensayos de inyección primaria con pruebas de transformadores de corriente, tensión y potencia, evitando la necesidad de utilizar diferentes instrumentos para cada aplicación.
STS 4000
STS 4000 – Sistema multifunción de inyección primaria
Plataforma automática para ensayos de puesta en servicio y mantenimiento de subestaciones. Permite realizar inyección primaria de hasta 800 A, ampliable mediante módulos externos de alta corriente compatibles (BUX). Incorpora pantalla de control local y herramientas de automatización y registro de resultados. Sus principales aplicaciones comprenden:
Verificación de relación y polaridad de TC.
Ensayos de carga secundaria.
Curvas de excitación y punto de rodilla.
Verificación de circuitos de medición y protección.
Ensayos de transformadores de tensión.
Medición de tiempos de operación de interruptores, según configuración.
Aplicaciones: mantenimiento de subestaciones, transformadores de medida y pruebas integrales de puesta en servicio.
STS 5000 – Plataforma multifunción avanzada
Sistema completamente automático para ensayos eléctricos de equipos de subestaciones, con capacidad de inyección primaria de hasta 800 A, ampliable mediante módulos BUX compatibles hasta 5000 A. Además de las pruebas de TC y TT, ofrece funciones para transformadores de potencia, mediciones de resistencia, ensayos de aislamiento y verificación de equipos eléctricos. Puede complementarse con el módulo TD 5000 para realizar mediciones de capacitancia y tangente delta. Su arquitectura permite centralizar múltiples procedimientos de mantenimiento y puesta en servicio en una misma plataforma. Aplicaciones: subestaciones de alta tensión, empresas de mantenimiento, ensayos integrales de transformadores y verificación de sistemas eléctricos.
La familia STS se caracteriza por su versatilidad. Un mismo sistema puede utilizarse para inyección primaria y para una amplia variedad de ensayos eléctricos, incorporando accesorios especializados según las necesidades de cada usuario.
3. Familia T 2000 y T 3000
Equipos de inyección primaria para mantenimiento y puesta en servicio
T2000
T 2000 – Equipo portátil de inyección primaria Instrumento multifunción para ensayos de transformadores de corriente y tensión, relés de protección y equipos de subestaciones. Permite generar corrientes de hasta 800 A, ampliables hasta 4.000 A mediante el módulo de alta corriente correspondiente. Incluye funciones de medición de relación y polaridad de TC, curvas de excitación, resistencia de devanados y verificación de circuitos secundarios. Ofrece almacenamiento local de resultados y conexión a computadora mediante RS-232. Aplicaciones: ensayos convencionales de TC, mantenimiento de subestaciones e inyección primaria en campo.
T3000
T 3000 – Sistema multifunción de inyección primaria Equipo para ensayos de transformadores de medida, transformadores de potencia, relés de protección y otros dispositivos de subestaciones. Dispone de capacidad de inyección de hasta 800 A, ampliable hasta 4.000 A con módulos de potencia externos. Entre sus funciones se incluyen: verificación de relación y polaridad de TC, ensayos de carga secundaria y curvas de excitación, medición de resistencia de devanados, ensayos de transformadores de tensión, verificación de tiempos de operación de interruptores, función opcional de microohmímetro de hasta 400 A DC.
Aplicaciones: ensayos de TC y TT, pruebas de protección, mantenimiento industrial y puesta en servicio de subestaciones.
4. Fuentes de inyección primaria para protección e interruptores
Instrumentos especializados para ensayos funcionales de alta corriente
La familia Vanguard ofrece equipos dedicados a pruebas de inyección de corriente alterna, especialmente orientados a la verificación de relés, interruptores de caja moldeada y dispositivos de protección de motores. Su principal ventaja es la operación directa en campo, con controles integrados y medición de tiempos de actuación.
PCI600
PCI-600 – Sistema programable de inyección primaria de 600 A Fuente de corriente alterna de alta capacidad, diseñada para ensayos de relés de protección e interruptores de baja tensión. Permite generar corrientes de ensayo de 10 a 600 A, con medición integrada de corriente y temporización.Sus principales características incluyen:
Inyección de corriente alterna hasta 600 A.
Medición de tiempos de operación de relés e interruptores.
Entrada de corriente externa de 0 a 10 A.
Detección de disparo mediante contacto, tensión o interrupción de corriente.
Pantalla LCD retroiluminada.
Operación local sin necesidad de computadora externa.
Aplicaciones: relés de protección, interruptores de caja moldeada, protecciones térmicas y magnéticas, y mantenimiento de sistemas eléctricos industriales.
MCCB250
MCCB-250 – Equipo de inyección primaria de 250 A Instrumento especializado para pruebas de interruptores de caja moldeada y dispositivos de protección de motores. Incorpora una fuente de corriente alterna con diferentes combinaciones de corriente y tensión de salida:
5 A a 120 V AC.
25 A a 24 V AC.
120 A a 6 V AC.
250 A a 3 V AC.
Corriente instantánea de hasta 700 A, bajo condiciones especificadas.
Permite medir los tiempos de disparo y verificar el comportamiento de protecciones térmicas, magnéticas y electrónicas.
Aplicaciones: interruptores de baja tensión, protecciones de motores, mantenimiento industrial y ensayos de dispositivos de disparo.
5. Software, automatización y gestión de resultados Los equipos automáticos pueden complementarse con herramientas para gestionar secuencias de ensayo, almacenar resultados y elaborar informes.
Familia Herramientas eKAM PADS / TDMS, según configuración STS 4000 / STS 5000 PADS y herramientas de gestión de resultados T 2000 / T 3000 Memoria local y software compatible Vanguard PCI-600 Operación local y temporizador integrado Vanguard MCCB-250 Operación local y temporizador integrado
La automatización permite mejorar la repetibilidad de las pruebas, reducir errores operativos y documentar los resultados obtenidos durante las tareas de mantenimiento.
Guía de selección de equipos
Necesidad de ensayo Equipos recomendados Inyección primaria hasta 250 A Vanguard MCCB-250 Inyección primaria hasta 600 A Vanguard PCI-600 Inyección primaria hasta 800 A T 2000, T 3000, STS 4000, STS 5000 Inyección primaria hasta 2.000 A eKAM + BUX 2000; T 2000 / T 3000 + BU 2000 Inyección primaria hasta 3.000 A eKAM + BUX 3000 Inyección primaria hasta 4.000 A T 2000 / T 3000 + BU 4000 Inyección primaria hasta 5.000 A eKAM + BUX 5000; STS con módulo compatible Ensayos automáticos de alta corriente eKAM, STS 4000, STS 5000 Verificación de TC por inyección primaria eKAM, STS, T 2000, T 3000 Ensayos de interruptores de caja moldeada PCI-600, MCCB-250 Ensayos multifunción de subestaciones STS 4000, STS 5000 Frecuencia variable de inyección eKAM, STS 4000, STS 5000
Los valores indicados corresponden a capacidades máximas de determinadas configuraciones. La corriente realmente disponible depende de la tensión de salida, impedancia del circuito, cables de conexión, alimentación y ciclo de trabajo.
Consideraciones técnicas para la selección La elección de un equipo de inyección primaria no debe basarse exclusivamente en la corriente máxima anunciada. Es necesario considerar la potencia disponible, la tensión de salida a la corriente requerida, la impedancia del circuito bajo ensayo, la duración de la prueba y el régimen térmico admisible. También deben evaluarse la facilidad de conexión, la distancia entre el instrumento y el equipo bajo ensayo, la necesidad de automatización y los procedimientos de seguridad aplicables. Por ejemplo, un sistema capaz de generar 5.000 A puede no resultar adecuado para una prueba determinada si la tensión disponible es insuficiente para vencer la impedancia total del circuito. Por este motivo, la selección debe realizarse considerando conjuntamente corriente, tensión, potencia y duración del ensayo, y no solamente el valor máximo de amperios.
Soluciones integrales para inyección primaria de alta corriente Desde ensayos convencionales de interruptores y relés de protección hasta pruebas de transformadores de corriente y sistemas completos de protección, nuestras soluciones ofrecen alternativas para diferentes necesidades de mantenimiento y puesta en servicio. La combinación de alta capacidad de inyección, automatización, versatilidad y operación en campo permite optimizar los procedimientos de ensayo y contribuir a la confiabilidad de los sistemas eléctricos.
Consúltenos para seleccionar el instrumento, la configuración y los accesorios más adecuados para sus necesidades de inyección primaria y verificación de sistemas de protección.
