Las descargas parciales (DP) constituyen uno de los principales indicadores de deterioro del aislamiento en equipos e instalaciones eléctricas de media y alta tensión. Su detección y análisis permiten identificar defectos incipientes, evaluar su evolución y anticipar posibles fallas que comprometan la continuidad del servicio. Nuestras soluciones abarcan desde instrumentos portátiles para inspecciones puntuales hasta sistemas avanzados de diagnóstico y plataformas de monitoreo permanente. Estas tecnologías permiten evaluar transformadores de potencia, subestaciones GIS, celdas de media tensión, cables de energía, máquinas rotativas y otros activos críticos, mediante métodos eléctricos, electromagnéticos, acústicos y de alta frecuencia.

1. Dos enfoques complementarios para el diagnóstico de descargas parciales

a) Detección puntual y diagnóstico periódico

Instrumentos portátiles utilizados durante inspecciones, mantenimiento preventivo, puesta en servicio o investigación de anomalías. Permiten detectar actividad de descargas parciales, identificar posibles fuentes, clasificar patrones y, dependiendo del instrumento y sus sensores, localizar defectos.

Ventaja principal: flexibilidad para evaluar diferentes equipos e instalaciones utilizando una misma plataforma de diagnóstico.

b) Monitoreo continuo y supervisión permanente

Sistemas instalados de forma fija que registran la actividad de descargas parciales durante la operación normal de los activos. Permiten observar tendencias, detectar cambios en la actividad, establecer alarmas y facilitar el análisis remoto de la condición del aislamiento.
Ventaja principal: seguimiento de la evolución de defectos sin depender exclusivamente de campañas periódicas de inspección.

2. Instrumentos portátiles para detección e inspección de descargas parciales
Spark P2 – Detector portátil universal de descargas parciales

El Spark P2 es un instrumento compacto y autónomo, especialmente desarrollado para inspecciones de campo y evaluaciones no invasivas del aislamiento en equipos eléctricos energizados. Admite diferentes técnicas de medición mediante sensores apropiados:

UHF y HF: detección de señales electromagnéticas de descargas parciales.
TEV: inspección de celdas metálicas de media tensión.
HFCT: detección de pulsos de alta frecuencia en conexiones de tierra y accesorios de cables.
Acústica y ultrasonido: investigación de descargas en transformadores, GIS y otros equipos.

Incorpora herramientas de análisis espectral, medición sincronizada con la fase de tensión y modos de operación guiados o avanzados.
Aplicaciones: inspección de subestaciones, celdas, transformadores, GIS y terminaciones de cables.
Spark combina portabilidad, múltiples métodos de detección y análisis avanzado en un instrumento que puede utilizarse sin computadora externa.

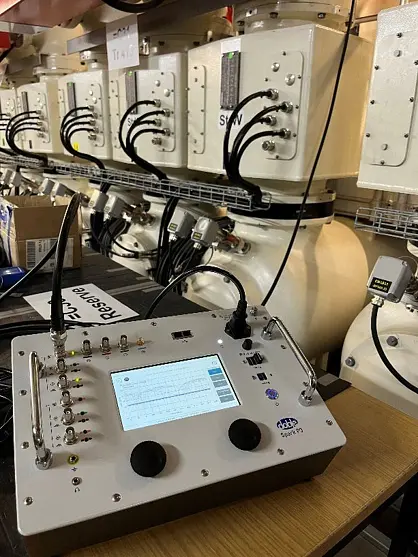

Spark P3 – Analizador avanzado de descargas parciales e interferencias electromagnéticas

El Spark P3 es una plataforma de diagnóstico especializada en el análisis de descargas parciales y de interferencias electromagnéticas (EMI/RFI). Utiliza tecnología de radio definida por software y procesamiento digital para identificar señales relacionadas con deterioro del aislamiento, incluso en instalaciones con condiciones electromagnéticas complejas. Entre sus capacidades se destacan:

Detección de señales de DP y EMI mediante diferentes sensores.
Análisis espectral y caracterización de fuentes de interferencia.
Mediciones en rangos de frecuencia desde 9 kHz hasta 2 GHz para DP/EMI.
Investigación de anomalías en subestaciones y centrales de generación.
Herramientas para diferenciar fuentes de señales y facilitar el diagnóstico.

Aplicaciones: centrales eléctricas, transformadores, subestaciones, GIS y equipos de alta tensión. Es especialmente indicado para usuarios que necesitan un diagnóstico más profundo de la actividad electromagnética, identificando y caracterizando posibles defectos de aislamiento.

3. Plataformas portátiles de diagnóstico avanzado de Techimp
AQUILA – Analizador multifunción de descargas parciales

El AQUILA es un sistema portátil de adquisición y análisis de descargas parciales diseñado para ensayos en campo, tanto con equipos energizados (online) como durante pruebas fuera de servicio (offline). Su tecnología de banda ultraancha permite adquirir y procesar impulsos de descargas parciales, analizar sus formas de onda y estudiar patrones de actividad. Una de sus características más importantes es la tecnología patentada T/F Map (Time-Frequency Map), que facilita la separación de diferentes fuentes de descargas parciales y señales de interferencia. El equipo ofrece:

Adquisición y análisis avanzado de impulsos de DP.
Evaluación de patrones PRPD (Phase Resolved Partial Discharge).
Separación de fuentes mediante mapas tiempo-frecuencia.
Compatibilidad con sensores HFCT, capacitivos, UHF y otros, según aplicación.
Comunicación Wi-Fi, USB, Bluetooth y fibra óptica.
Integración con software PDPro para adquisición, análisis y generación de informes.

Aplicaciones: transformadores, cables de MT/AT, GIS, celdas y máquinas rotativas.
Una misma plataforma permite abordar diferentes activos eléctricos, con herramientas de procesamiento especialmente útiles para separar señales de DP de las interferencias presentes en instalaciones industriales.

microAQUILA – Diagnóstico portátil compacto

El microAQUILA ofrece las capacidades de diagnóstico de descargas parciales de Techimp en un formato compacto y flexible. Está orientado a campañas de inspección y mantenimiento basado en condición, utilizando sensores adecuados para cada instalación. Permite realizar:

Mediciones online en equipos energizados.
Ensayos offline con una fuente de tensión apropiada.
Adquisición de banda ultraancha.
Análisis de patrones y separación de señales mediante T/F Map.
Comunicación Wi-Fi y fibra óptica.

Aplicaciones: inspecciones periódicas de cables, transformadores, GIS, celdas y máquinas rotativas. Se destaca su portabilidad y versatilidad para empresas de mantenimiento que necesitan evaluar diferentes tipos de activos eléctricos.

4. Sistemas de monitoreo continuo de descargas parciales
Doble doblePRIME PD-Guard – Monitoreo permanente de activos críticos

El doblePRIME PD-Guard permite supervisar continuamente la actividad de descargas parciales en transformadores, máquinas rotativas, cables y equipos de maniobra. Analiza emisiones de radiofrecuencia en bandas HF, VHF y UHF inferior, utilizando diferentes sensores de acuerdo con las características del activo.
Entre sus principales prestaciones se destacan:

Supervisión permanente de actividad de DP.
Identificación de tendencias y cambios de condición.
Alarmas locales y comunicación con sistemas de supervisión.
Compatibilidad con sensores UHF, transformadores de corriente y conexiones de tomas capacitivas.
Funcionamiento autónomo o integrado en la plataforma doblePRIME.

Aplicaciones: transformadores de potencia, máquinas rotativas y otros activos críticos de media y alta tensión.

Techimp PD Hub – Monitoreo distribuido y escalable

El PD Hub es una solución modular para monitoreo permanente de descargas parciales en instalaciones eléctricas de media y alta tensión. Utiliza unidades de adquisición distribuidas cerca de los equipos bajo supervisión, conectadas a una unidad central mediante una red de comunicaciones, habitualmente de fibra óptica. Puede configurarse con grupos de 3, 6, 9 o 12 sensores por unidad, permitiendo adaptar el sistema a la extensión y complejidad de la instalación. Ofrece:

Adquisición y procesamiento local de señales de DP.
Arquitectura distribuida para instalaciones extensas.
Integración de múltiples sensores y puntos de medición.
Almacenamiento de información y análisis de tendencias.
Operación centralizada o autónoma, según configuración.

Aplicaciones: transformadores, cables de potencia, GIS, generadores y grandes subestaciones. Destacan su modularidad y capacidad de expansión para supervisar múltiples activos mediante una infraestructura común de monitoreo.

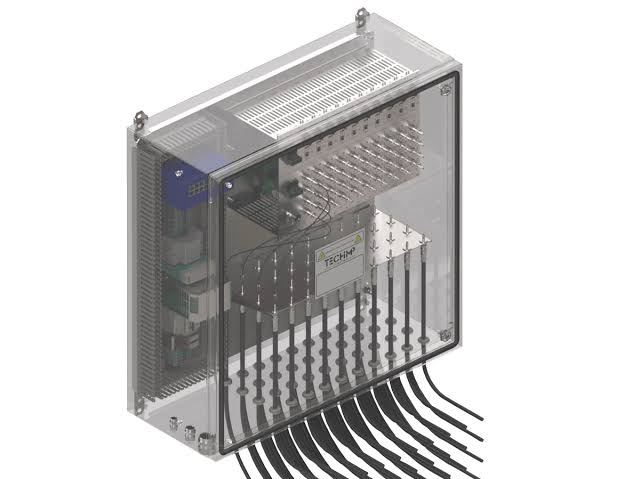

Techimp FALCON – Monitoreo continuo de equipos de media tensión

La familia FALCON está especialmente orientada a la supervisión permanente de descargas parciales en redes y equipos de distribución de media tensión. Mediante sensores HFCT y TEV, permite adquirir y procesar señales de alta frecuencia, identificar actividad de DP y analizar su evolución temporal. La familia incluye:

FALCON: sistema de monitoreo continuo para activos de media tensión, con análisis automático y tecnología T/F Map.
FALCON 4: unidad compacta de adquisición, procesamiento y almacenamiento de señales de DP.
FALCON MKII: solución modular y centralizada para grandes conjuntos de celdas de media tensión.

Aplicaciones: celdas de distribución, tableros industriales, cables y redes de media tensión.Se trata de un monitoreo automatizado y escalable, especialmente adecuado para instalaciones con numerosos compartimientos o alimentadores. El FALCON MKII puede configurarse con hasta 40 canales en un bastidor de 19 pulgadas y 6U, permitiendo supervisar hasta 20 celdas según la distribución de sensores.

Techimp GISNOVA – Monitoreo integral de subestaciones GIS

El GISNOVA es una plataforma modular para supervisión integral de subestaciones aisladas en gas (GIS). Combina en un mismo sistema:

Monitoreo de descargas parciales mediante sensores UHF.
Supervisión de densidad y temperatura del gas SF₆.
Monitoreo de condición y operación de interruptores de potencia.
Registro histórico de eventos y tendencias.
Visualización centralizada mediante software TiSCADA.

Puede adaptarse a GIS existentes o incorporarse en nuevas instalaciones, utilizando sensores compatibles con cada configuración. Permite evolucionar desde la detección de descargas parciales hacia una supervisión integral de la condición de una GIS, combinando variables eléctricas, mecánicas y del gas aislante.

5. Soluciones específicas según el tipo de instalación

Subestaciones GIS – Aislamiento en gas

Las descargas parciales pueden estar asociadas a partículas metálicas, defectos en aisladores, contactos deficientes u otras irregularidades internas.
Detección puntual: Spark P2, Spark P3, AQUILA o microAQUILA, con sensores UHF adecuados.

Monitoreo continuo: GISNOVA o arquitecturas PD Hub con sensores compatibles.
La medición UHF resulta especialmente importante por su sensibilidad a las señales electromagnéticas generadas dentro de las envolventes GIS.

Transformadores de potencia y distribución
La actividad de DP puede estar relacionada con defectos del aislamiento sólido, burbujas, contaminación o problemas en componentes internos.

Detección puntual: Spark P2/P3 y AQUILA/microAQUILA, con sensores UHF, HFCT, acústicos o conexiones apropiadas a tomas capacitivas.

Monitoreo continuo: doblePRIME PD-Guard y Techimp PD Hub.
La combinación de mediciones eléctricas y acústicas puede contribuir a localizar la zona de origen de una descarga, mientras que la correlación con análisis de gases disueltos (DGA) aporta información adicional sobre la condición del transformador.

Celdas modulares y tableros de media tensión
Las descargas parciales pueden desarrollarse en terminaciones de cables, barras, aisladores, compartimientos y componentes de conexión.
Detección puntual: Spark P2, AQUILA y microAQUILA, mediante sensores TEV, HFCT y ultrasonido, según accesibilidad y diseño.
Monitoreo continuo: FALCON, FALCON 4 o FALCON MKII.
Especialmente indicados para industrias, plantas de generación, redes de distribución y centros de transformación con numerosas celdas.

Cables de potencia de media y alta tensión
La detección de descargas parciales permite investigar defectos en aislamiento, empalmes, terminaciones y accesorios.
Detección puntual: AQUILA, microAQUILA y Spark P2/P3 con HFCT o acopladores adecuados.
Monitoreo continuo: PD Hub y, para determinadas aplicaciones de media tensión, sistemas FALCON.
Con configuraciones apropiadas de sensores y sincronización, es posible aplicar técnicas de localización de fuentes de DP para orientar las tareas de mantenimiento.

Motores y generadores de media y alta tensión
Las descargas parciales permiten identificar fenómenos de deterioro del aislamiento estatórico, contaminación, envejecimiento y otros defectos.
Detección puntual: AQUILA, microAQUILA y Spark P2/P3 con sensores compatibles.
Monitoreo continuo: PD Hub o doblePRIME PD-Guard, según configuración.
Estas soluciones facilitan el seguimiento de la condición del aislamiento en máquinas rotativas críticas

6. Tecnologías de medición y análisis

Tecnología Aplicaciones principales
HFCT – Transformadores de corriente de alta frecuencia Cables, terminaciones, conexiones de tierra, transformadores y celdas
TEV – Transient Earth Voltage Inspección no invasiva de envolventes metálicas de celdas
UHF – Ultra High Frequency GIS, transformadores y detección electromagnética de alta frecuencia
Ultrasonido / acústica Detección y apoyo a la localización de descargas
Acoplamiento capacitivo Ensayos de DP en cables, máquinas y otros equipos
PRPD – Phase Resolved Partial Discharge Análisis de patrones de descarga respecto a la fase de tensión
T/F Map – Time-Frequency Map Separación de fuentes de DP y reducción de interferencias

Una característica especialmente relevante de la tecnología Techimp es el procesamiento de las formas de onda mediante mapas tiempo-frecuencia. Esta herramienta permite agrupar señales con características similares, separar diferentes fuentes de impulsos y distinguir actividad de descargas parciales de parte del ruido electromagnético.

7. Software de análisis, gestión de resultados y supervisión
Las soluciones se complementan con plataformas informáticas especializadas para adquisición, procesamiento, visualización y seguimiento de la información.

Plataforma Aplicación
Doble Pulse Análisis y gestión de mediciones de DP/EMI de la familia Spark y otros instrumentos compatibles
Techimp PDPro Adquisición, análisis avanzado de patrones, T/F Map y generación de informes
Techimp TiSCADA Visualización centralizada, tendencias y supervisión de sistemas de monitoreo permanente
doblePRIME Integración del monitoreo de DP con otras variables de condición de activos

Las herramientas de software facilitan la documentación de inspecciones, el análisis histórico y la comparación de resultados, contribuyendo a programas de mantenimiento predictivo.

8. Guía de selección de soluciones
Necesidad Soluciones recomendadas
Inspección rápida de subestaciones Spark P2
Diagnóstico avanzado de DP y EMI Spark P3
Campañas de diagnóstico de diferentes activos AQUILA / microAQUILA
Monitoreo continuo de transformadores doblePRIME PD-Guard / PD Hub
Monitoreo integral de GIS GISNOVA
Monitoreo de celdas de media tensión FALCON / FALCON 4
Monitoreo de grandes conjuntos de celdas FALCON MKII
Monitoreo distribuido de cables y subestaciones PD Hub
Supervisión de máquinas rotativas PD Hub / doblePRIME PD-Guard
Ensayos avanzados y clasificación de señales AQUILA + PDPro

La elección definitiva debe considerar la configuración del activo, el tipo de sensor, la sensibilidad requerida y las condiciones de instalación. Una medición online con HFCT, TEV o UHF no debe considerarse automáticamente equivalente a una medición calibrada de carga aparente en pC según IEC 60270.

9. Normas y referencias técnicas
Los procedimientos de medición y evaluación de descargas parciales pueden apoyarse en diferentes normas y recomendaciones técnicas, según el activo y el método utilizado:

IEC 60270: medición de descargas parciales mediante técnicas basadas en carga aparente.
IEC 62478: medición de descargas parciales mediante métodos electromagnéticos y acústicos.
IEC 62271-203: requisitos aplicables a subestaciones GIS de alta tensión.
IEC 60076-3: requisitos de aislamiento y ensayos dieléctricos de transformadores de potencia.
IEC 60034-27-1 y 60034-27-2: mediciones de descargas parciales en máquinas eléctricas rotativas, offline y online, respectivamente.

Estas referencias no implican que todos los instrumentos cumplan todas las normas. La conformidad debe verificarse para cada equipo, método de medición y configuración de ensayo.

Soluciones integrales para el diagnóstico del aislamiento eléctrico
La combinación de instrumentos portátiles y sistemas de monitoreo continuo permite desarrollar estrategias de mantenimiento basadas en la condición real de los activos. Desde la inspección periódica de celdas y transformadores hasta la supervisión permanente de subestaciones GIS, cables y equipos críticos, estas tecnologías contribuyen a:

Detectar tempranamente defectos de aislamiento.
Identificar y diferenciar fuentes de descargas parciales.
Evaluar tendencias y evolución de anomalías.
Reducir intervenciones de mantenimiento innecesarias.
Planificar acciones correctivas antes de una falla.
Mejorar la confiabilidad y disponibilidad de las instalaciones eléctricas.

Olguitech ofrece soluciones especializadas para detección, diagnóstico y monitoreo de descargas parciales, adaptadas a las necesidades de empresas eléctricas, industrias, fabricantes y prestadores de servicios de mantenimiento.
