Instrumento para prueba en servicio de descargadores de sobretensión

Si bien existen varios estudios de las causas de falla de transformadores y cada uno da diferente peso a las diferentes causas, todos coinciden que uno de los causantes de falla son las sobretensiones ya se de origen atmosférico o de maniobra. Por ello es importante que los descargadores sean probados periódicamente. La norma IEC 61099-5 detalla y compara diferentes formas de verificarlos, siendo el método B2 el más sencillo y que brinda mejores resultados para evaluación del estado del mismo

Los descargadores de sobretensión se van degradando con el tiempo. Las causas de falla son múltiples y van desde descargas parciales, problemas de sellamiento, descargas por contaminación superficial, envejecimiento por la edad, sobrecarga, entre otros. Típicamente la falla de descargadores puede causar una falla a tierra, una menor limitación de sobretensión y hasta rotura del propio descargador expulsando material al aire.

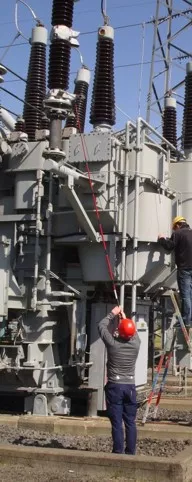

El LCM500 utiliza el método de medición de corriente de fuga de tercer armónico compensado, método B2, midiendo la corriente de fuga total y separando la corriente de fuga capacitiva de tercer armónico para mostrar la corriente de fuga de tercer armónico resistiva compensada en tensión como en temperatura gracias a su termómetro incorporado en instrumento.
