Tecnología de vanguardia para ensayos en instalaciones fotovoltaicas
La evolución de la industria fotovoltaica exige instrumentos capaces de responder a los desafíos de las plantas de última generación. Los equipos Metrel han sido desarrollados pensando en las necesidades reales de ingenieros de puesta en servicio, operación y mantenimiento, ofreciendo soluciones preparadas para sistemas de 1500 Vdc y módulos de alta corriente.
Su diseño incorpora funciones avanzadas que permiten realizar ensayos conforme a IEC 62446, integrando en un único instrumento mediciones de aislamiento, curvas I-V, tensión de circuito abierto (Voc), corriente de cortocircuito (Isc), verificación de polaridad, continuidad de protección y análisis completo del rendimiento del string.
Uno de los aspectos más destacados es su capacidad para medir corrientes de string de hasta 40 A DC, lo que permite trabajar directamente con los módulos fotovoltaicos de última generación de alta potencia (TOPCon, HJT, bifaciales, etc donde se requiere equipos cada vez con mayor corriente de cortocicuito) , preparados para las tendencias actuales y futuras del mercado, donde muchos equipos convencionales comienzan a mostrar limitaciones.
La plataforma Metrel combina además:
Compatibilidad con instalaciones de hasta 1500 Vdc.
Ensayos completos de Categoría 1 y Categoría 2 según IEC 62446.
Corrección automática de curvas I-V a condiciones STC.
Evaluación del rendimiento del string mediante comparación con el modelo teórico.
Integración con sensores ambientales para irradiancia y temperatura.
Almacenamiento masivo de resultados y generación automática de informes.
Interfaz intuitiva diseñada para maximizar la productividad en campo.
El resultado es una solución que no solo cumple con los requisitos normativos actuales, sino que también ofrece la capacidad técnica necesaria para afrontar los proyectos fotovoltaicos de próxima generación con mayor precisión, eficiencia y confiabilidad.
Metrel representa una inversión orientada al futuro, proporcionando instrumentos preparados para la creciente potencia de los módulos, las exigencias de las empresas elpec y los estándares internacionales más recientes.
Ensayos a medida de exigencias

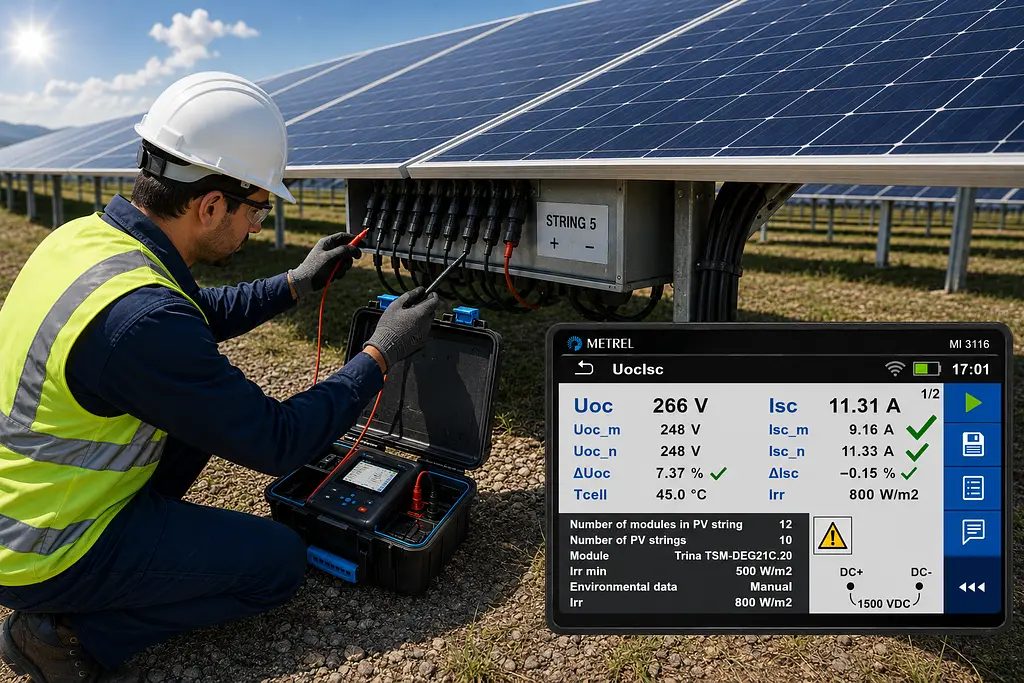

La gama incluye equipos para pruebas en sistemas de 1500 Vdc o 1000 Vdc. Para instrumentos que soportan 1500 Vdc el MI3114, que es admite 40 A de corriente máxima de cortocircuito,es compatible con las pruebas de conformidad con la norma IEC 62446-1, admitiendo por tanto todos los procedi-mientos de medición que cubren todas las pruebas de la categoría 1. Esto incluye mediciones específicas de fotovoltaicas, como la medición de la resistencia de aislamiento de las cadenas fotovoltaicas, polaridad, continuidad de puesta a tierra, ensayos de caja combinadora, mediciones de corriente de cortocircuito Isc y tensión de circuito abierto Uoc, así como el cálculo de los resultados medidos a valores STC y la comparación con los valores nominales dados por el fabricante del módulo fotovoltaico. La irradiancia y la temperatura de la célula se miden en tiempo real con la unidad remota inalámbrica. Además, todas las pruebas de categoría 1 se reúnen en una sola prueba automática que permite al usuario ejecutar todas las pruebas con solo pulsar el botón de inicio.
El MI3115, si bien admite 20 A de corriente máxima de cortocircuito, se presenta como un modelo intermedio entre el MI3114 y MI3116, ya que incorpora, en conformidad con la norma IEC 62446, mediciones de categoría 1 y categoría 2, es decir agrega por ejemplo la curva I-V por string o grupo de strings, recomendable para detectar mismatch, suciedad, módulos dañados, degradación, problemas de conexión, suciedad, entre varias otras. Permite por tanto la evaluación completa del rendimiento del array.
MI3116 se presenta como el equipo más completo con sus 40 A de corriente máxima de cortociruito, ensayos en conformidad a IEC con mediciones de categoría 1 y 2 completas.
La gama de soluciones de instalaciones fotovoltaicas permiten complementar ensayos con equipos de medición de calidad de energía eléctrica (PQ meters) para medir potencia del lado ac y complementar así para diagnóstico completo del inversor.
